Tìm Hiểu Chuyên Sâu Về Bước Ren Của Bu Lông: Kiến Thức Cốt Lõi Cho Mọi Ứng Dụng
Trong thế giới cơ khí và xây dựng, bu lông là một trong những chi tiết liên kết không thể thiếu. Tuy nhiên, ít người thực sự đào sâu vào một yếu tố quan trọng quyết định đến độ bền, độ chính xác và khả năng ứng dụng của chúng: bước ren của bu lông. Đối với các kỹ sư cơ khí, nhân viên phòng mua hay chủ doanh nghiệp sản xuất, việc nắm vững kiến thức về bước ren không chỉ là hiểu biết cơ bản mà còn là yếu tố then chốt giúp tối ưu hóa thiết kế, đảm bảo an toàn và tiết kiệm chi phí.
Tại TỔNG KHO BU LÔNG INOX ỐC VÍT, chúng tôi hiểu rõ tầm quan trọng của việc cung cấp thông tin chính xác và chuyên sâu. Bài viết này sẽ đi sâu vào tìm hiểu về bước ren của bu lông, từ định nghĩa cơ bản đến các loại ren phổ biến, cách đo và ảnh hưởng của chúng đến hiệu suất làm việc, giúp quý vị đưa ra những lựa chọn thông minh và hiệu quả nhất.
Bước Ren Bu Lông Là Gì? Định Nghĩa & Tầm Quan Trọng
Để bắt đầu, chúng ta cần hiểu rõ bản chất của bước ren và tại sao nó lại đóng vai trò quan trọng đến vậy trong ngành cơ khí.
Định nghĩa bước ren và ren bu lông

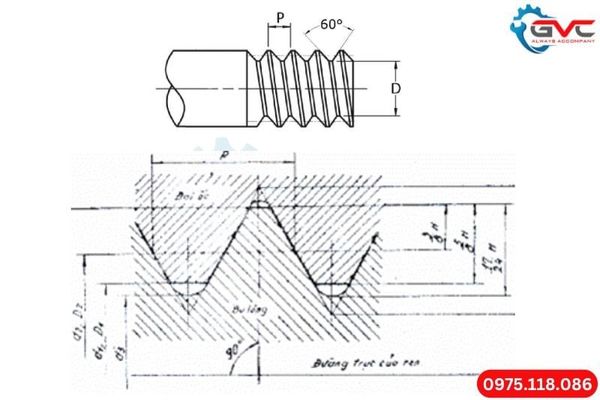

Bước ren (Thread Pitch) là khoảng cách giữa hai đỉnh ren (hoặc đáy ren) liền kề trên một bu lông hoặc đai ốc. Nó được đo bằng milimet (mm) đối với hệ mét hoặc số ren trên mỗi inch (TPI - Threads Per Inch) đối với hệ inch. Bước ren là một trong những thông số kỹ thuật cơ bản nhất của ren, cùng với đường kính danh nghĩa của bu lông. Đây là yếu tố quyết định sự ăn khớp hoàn hảo giữa bu lông và đai ốc, hoặc giữa bu lông và lỗ ren trên chi tiết máy.
Trên một bu lông, ren được tạo thành bởi một đường xoắn ốc liên tục chạy quanh thân bu lông. Sự chính xác của bước ren không chỉ đảm bảo bu lông có thể vặn vào dễ dàng mà còn ảnh hưởng trực tiếp đến khả năng chịu tải và độ bền của mối ghép.
Tại sao bước ren lại quan trọng trong cơ khí?
Tầm quan trọng của bước ren bu lông thể hiện ở nhiều khía cạnh:
- Khả năng ăn khớp: Bước ren phải trùng khớp tuyệt đối giữa bu lông và đai ốc để đảm bảo chúng có thể vặn vào nhau một cách trơn tru, không bị kẹt hay lỏng lẻo. Sai lệch bước ren dù nhỏ cũng có thể khiến mối ghép không thể hình thành hoặc bị hỏng ngay lập tức.
- Độ bền và khả năng chịu tải: Bước ren quyết định diện tích tiếp xúc giữa các đỉnh ren. Ren mịn có nhiều đỉnh ren trên một đơn vị chiều dài hơn, giúp phân bố tải trọng tốt hơn và tăng khả năng chịu tải kéo, đặc biệt trong các ứng dụng cần lực siết cao và chống rung động.
- Khả năng chống tự tháo: Ren mịn thường có góc xoắn nhỏ hơn, giúp tăng ma sát và khả năng chống tự tháo khi có rung động hoặc tải trọng động. Đây là yếu tố cực kỳ quan trọng trong các máy móc hoạt động liên tục hoặc phương tiện di chuyển.
- Độ chính xác và điều chỉnh: Trong các cơ cấu điều chỉnh hoặc thiết bị đo lường, ren mịn cho phép điều chỉnh vị trí một cách chính xác hơn do mỗi vòng quay của bu lông dịch chuyển một khoảng nhỏ.
Các Loại Bước Ren Phổ Biến và Tiêu Chuẩn Áp Dụng
Để đáp ứng đa dạng các yêu cầu kỹ thuật, có nhiều loại bước ren khác nhau, mỗi loại được thiết kế cho những mục đích cụ thể. Việc phân biệt các loại ren này là rất quan trọng.
Ren Thô (Coarse Thread)
Ren thô là loại ren phổ biến nhất, thường được sử dụng trong các ứng dụng thông thường không yêu cầu độ chính xác quá cao hoặc chịu rung động mạnh. Chúng có bước ren lớn hơn so với ren mịn cùng đường kính danh nghĩa. Ưu điểm của ren thô là dễ dàng lắp ráp, ít bị kẹt ren khi có tạp chất hoặc bám bẩn, và khả năng tháo lắp nhanh chóng. Tuy nhiên, ren thô có khả năng chống tự tháo kém hơn và chịu tải trọng tĩnh không bằng ren mịn.
Ren Mịn (Fine Thread)
Ren mịn có bước ren nhỏ hơn so với ren thô cùng đường kính. Loại ren này được ưu tiên sử dụng trong các ứng dụng đòi hỏi độ chính xác cao, khả năng chịu tải trọng lớn, đặc biệt là tải trọng động và rung động. Nhờ có nhiều đỉnh ren trên một đơn vị chiều dài, ren mịn phân bố tải trọng tốt hơn, tạo ra mối ghép chặt chẽ và chống tự tháo hiệu quả. Các loại bu lông đặc biệt như bu lông lục giác chìm 12.9 thường sử dụng ren mịn để tối ưu hóa khả năng chịu lực siết và độ bền liên kết.
Ren Siêu Mịn (Extra Fine Thread)
Đây là loại ren có bước ren nhỏ nhất, được dùng trong những ứng dụng đặc biệt yêu cầu độ chính xác cực cao trong việc điều chỉnh hoặc không gian lắp đặt cực kỳ hạn chế. Ren siêu mịn thường thấy trong các thiết bị quang học, dụng cụ đo lường chính xác.
Các tiêu chuẩn ren quốc tế (ISO Metric, UNC, UNF)
Để đảm bảo tính tương thích và khả năng thay thế giữa các bộ phận sản xuất bởi các nhà cung cấp khác nhau trên toàn cầu, các tiêu chuẩn ren đã được thiết lập. Hai hệ thống chính là:
- Hệ mét (Metric): Phổ biến nhất là tiêu chuẩn ISO Metric (ví dụ: M8x1.25, trong đó M8 là đường kính danh nghĩa 8mm và 1.25 là bước ren 1.25mm). Hệ mét thường có hai loại bước ren cho mỗi đường kính: tiêu chuẩn (thô) và mịn.
- Hệ inch (Imperial/Unified Thread Standard - UTS): Gồm hai loại chính:
- UNC (Unified National Coarse): Ren thô hệ inch. Ví dụ: 1/4"-20 UNC (đường kính 1/4 inch, 20 ren trên mỗi inch).
- UNF (Unified National Fine): Ren mịn hệ inch. Ví dụ: 1/4"-28 UNF (đường kính 1/4 inch, 28 ren trên mỗi inch).
Việc lựa chọn đúng tiêu chuẩn và bước ren là điều kiện tiên quyết để đảm bảo sự tương thích và hiệu quả của mối ghép.
Hướng Dẫn Cách Đo Bước Ren Bu Lông Chuẩn Xác
Đối với các kỹ sư và nhân viên phòng mua, việc có khả năng kiểm tra và xác định chính xác bước ren là kỹ năng cơ bản và cần thiết. Một sai số nhỏ cũng có thể dẫn đến việc mua nhầm sản phẩm hoặc lỗi trong quá trình lắp ráp.

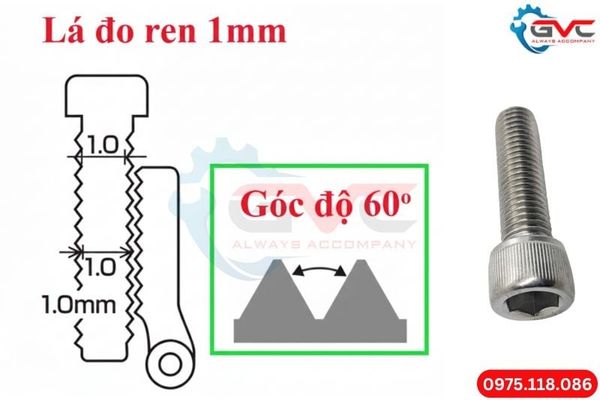

Sử dụng thước đo bước ren (Thread Gauge)
Đây là công cụ phổ biến và dễ sử dụng nhất để đo bước ren. Thước đo bước ren là một bộ lá kim loại mỏng, mỗi lá có các răng cưa tương ứng với một bước ren cụ thể (ví dụ: 0.5mm, 0.75mm, 1.0mm, 1.25mm cho hệ mét hoặc 10 TPI, 12 TPI, 14 TPI cho hệ inch). Cách thực hiện:
- Chọn một lá thước có bước ren gần đúng với bước ren của bu lông cần đo.
- Áp lá thước vào phần ren của bu lông sao cho các răng cưa của lá thước ăn khớp hoàn hảo với các rãnh ren trên bu lông.
- Nếu các răng cưa ăn khớp đều và không có khe hở, bước ren trên lá thước chính là bước ren của bu lông. Nếu không, hãy thử lá thước khác cho đến khi tìm được sự ăn khớp hoàn hảo.
Đo thủ công và tính toán
Trong trường hợp không có thước đo bước ren, có thể thực hiện đo thủ công bằng thước kẹp điện tử hoặc thước cặp:
- Đo tổng chiều dài của một số lượng vòng ren nhất định (ví dụ: 10 vòng ren).
- Lấy tổng chiều dài đó chia cho số lượng vòng ren để tính ra bước ren. Ví dụ, nếu 10 vòng ren có chiều dài 12.5mm, thì bước ren là 12.5mm / 10 = 1.25mm.
Cách này đòi hỏi sự chính xác cao trong việc xác định điểm bắt đầu và kết thúc của các vòng ren.
Taro bước răng mịn | Taro bước răng thô | ||
Taro× bước răng | Lỗ khoan | Taro× bước răng | Lỗ khoan |
M4 x 0.35 | 3.60 | M1 x 0.25 | 0.75 |
M4 x 0.5 | 3.50 | M1.1 x 0.25 | 0.85 |
M5 x 0.5 | 4.50 | M1.2 x 0.25 | 0.95 |
M6 x .5 | 5.50 | M1.4 x 0.3 | 1.10 |
M6 x .75 | 5.25 | M1.6 x 0.35 | 1.25 |
M7 x .75 | 6.25 | M1.8 x 0.35 | 1.45 |
M8 x .5 | 7.50 | M2 x 0.4 | 1.60 |
M8 x .75 | 7.25 | M2.2 x 0.45 | 1.75 |
M8 x 1 | 7.00 | M2.5 x 0.45 | 2.05 |
M9 x 1 | 8.00 | M3 x 0.5 | 2.50 |
M10 x 0.75 | 9.25 | M3.5 x 0.6 | 2.9 |
M10 x 1 | 9.00 | M4 x 0.7 | 3.30 |
M10 x 1.25 | 8.8 | M4.5 x 0.75 | 3.70 |
M11 x 1 | 10.0 | M5 x 0.8 | 4.20 |
M12 x .75 | 11.25 | M6 x 1 | 5.00 |
M12 x 1 | 11.0 | M7 x 1 | 6.00 |
M12 x 1.5 | 10.5 | M8 x 1.25 | 6.80 |
M14 x 1 | 13.0 | M9 x 1.25 | 7.80 |
M14 x 1.25 | 12.8 | M10 x 1.5 | 8.50 |
M14 x 1.5 | 12.5 | M11 x 1.5 | 9.50 |
M16 x 1 | 15.0 | M12 x 1.75 | 10.25 |
M16 x 1.5 | 15.0 | M14 x 2 | 12.00 |
M18 x 1 | 17.0 | M16 x 2 | 14.00 |
M18 x 2 | 16.0 | M18 x 2.5 | 15.50 |
M20 x 1 | 19.0 | M20 x 2.5 | 17.50 |
M20 x 1.5 | 18.5 | M22 x 2.5 | 19.50 |
M20 x 2 | 18.0 | M24 x 3 | 21.00 |
M22 x 1 | 21.00 | M27 x 3 | 24.00 |
M22 x 1.5 | 20.5 | M30 x 3.5 | 26.50 |
M22 x 2 | 20.0 | M33 x 3.5 | 29.50 |
M24 x 1.5 | 22.5 | M36 x 4 | 32.00 |
M24 x 2 | 22.0 | M39 x 4 | 35.00 |
M26 x 1.5 | 24.5 | M42 x 4.5 | 37.50 |
M27 x 1.5 | 25.5 | M45 x 4.5 | 40.50 |
M27 x 2 | 25.0 | M48 x 5 | 43.00 |
M28 x 1.5 | 26.5 | M52 x 5 | 47.00 |
M30 x 1.5 | 28.5 | M56 x 5.5 | 50.50 |
M30 x 2 | 28.0 | M60 x 5.5 | 54.40 |
M33 x 2 | 31.0 | M64 x 6 | 58.00 |
M36 x 3 | 36.0 | M68 x 6 | 62.00 |
Lưu ý khi đo bước ren
- Đảm bảo bu lông sạch sẽ, không có dầu mỡ hay tạp chất bám trên ren.
- Kiểm tra cả đường kính danh nghĩa của bu lông trước khi xác định bước ren, vì cùng một bước ren có thể tồn tại trên các bu lông có đường kính khác nhau (mặc dù hiếm trong các tiêu chuẩn).
- Đối với đai ốc, có thể dùng bu lông mẫu có bước ren biết trước để kiểm tra sự ăn khớp.
Ảnh Hưởng Của Bước Ren Đến Hiệu Suất & Ứng Dụng Của Bu Lông
Sự lựa chọn bước ren không chỉ đơn thuần là sự ăn khớp mà còn tác động trực tiếp đến hiệu suất làm việc và tuổi thọ của toàn bộ hệ thống liên kết.
Khả năng chịu tải và độ bền liên kết
Ren mịn, với diện tích tiếp xúc lớn hơn giữa các đỉnh ren và chân ren, thường có khả năng chịu tải kéo và tải cắt tốt hơn ren thô cùng đường kính. Điều này là do tải trọng được phân bố trên nhiều đỉnh ren hơn, giảm áp lực cục bộ tại từng điểm. Trong các ứng dụng yêu cầu độ bền cao, như kết cấu thép chịu lực, máy móc công nghiệp nặng, việc sử dụng bu lông ren mịn là lựa chọn ưu tiên. Các loại bu lông có cấp bền cao như bu lông lục giác chìm 12.9 thường được sản xuất với ren mịn để tối đa hóa khả năng chịu lực siết và đảm bảo độ bền liên kết.
Khả năng chống tự tháo và rung động
Ren mịn có ưu điểm vượt trội trong việc chống tự tháo dưới tác động của rung động hoặc tải trọng động. Góc xoắn nhỏ hơn của ren mịn tạo ra ma sát lớn hơn giữa bu lông và đai ốc, khiến mối ghép khó bị nới lỏng hơn. Đây là lý do tại sao ren mịn thường được dùng trong ngành ô tô, hàng không, hoặc các máy móc có tần suất rung động cao. Với những yêu cầu này, việc sử dụng các loại bu lông inox 304 hoặc bu lông inox 201 với bước ren phù hợp, kết hợp với các giải pháp chống nới lỏng khác như vòng đệm vênh hoặc đai ốc chống tự tháo, sẽ tăng cường độ an toàn cho mối ghép.
Độ nhạy điều chỉnh và độ chính xác lắp ráp
Trong các cơ cấu cần điều chỉnh tinh vi, như trục vít me trong máy CNC, thiết bị đo lường hay các bộ phận điều chỉnh vị trí chính xác, ren mịn (hoặc siêu mịn) là lựa chọn tối ưu. Mỗi vòng quay của bu lông ren mịn sẽ dịch chuyển một quãng đường rất nhỏ, cho phép điều chỉnh vị trí với độ chính xác cao. Ngược lại, ren thô phù hợp cho việc lắp ráp nhanh chóng, không yêu cầu độ chính xác cao khi điều chỉnh.
Ứng dụng thực tế: Bu lông inox và các loại bu lông đặc thù
Việc lựa chọn bước ren còn phụ thuộc vào vật liệu của bu lông và môi trường ứng dụng:
- Bu lông inox 201 và bu lông inox 304: Các loại bu lông này được sử dụng rộng rãi trong môi trường ăn mòn, ẩm ướt hoặc yêu cầu vệ sinh. Bước ren phù hợp sẽ đảm bảo độ bền của mối ghép trong điều kiện khắc nghiệt. Ren mịn thường được ưu tiên khi cần chống rung cho các ứng dụng thực phẩm, hóa chất.
- Bu lông lục giác chìm inox: Với đặc tính chống ăn mòn của inox và khả năng chịu lực siết cao của đầu lục giác chìm, loại bu lông này thường được sản xuất với ren mịn để tối ưu hóa hiệu suất chịu tải trong không gian hẹp.
- Bu lông lục giác chìm 12.9: Là loại bu lông cường độ cao nhất, được thiết kế để chịu tải trọng cực lớn. Do đó, hầu hết các bu lông 12.9 đều sử dụng ren mịn để tăng cường khả năng chịu kéo, chống mỏi và duy trì lực siết trong điều kiện vận hành khắc nghiệt nhất.
Lựa Chọn Bước Ren Bu Lông Phù Hợp Cho Từng Ứng Dụng
Việc lựa chọn bước ren không phải là một quyết định ngẫu nhiên mà cần dựa trên sự phân tích kỹ lưỡng các yêu cầu của ứng dụng. Dưới đây là những yếu tố cần cân nhắc:
Yếu tố cần cân nhắc khi chọn bước ren
Để đưa ra quyết định chính xác, quý vị cần xem xét các điểm sau:
- Môi trường làm việc: Nếu có rung động mạnh hoặc tải trọng động, ren mịn sẽ là lựa chọn tốt hơn. Trong môi trường bụi bẩn, tạp chất, ren thô có thể dễ lắp đặt và ít bị kẹt hơn.
- Khả năng chịu tải: Với các ứng dụng chịu tải cao, lực siết lớn, ren mịn cung cấp độ bền liên kết vượt trội.
- Yêu cầu về độ chính xác: Nếu cần điều chỉnh tinh vi hoặc lắp ráp với dung sai chặt chẽ, ren mịn hoặc siêu mịn là cần thiết.
- Tần suất tháo lắp: Ren thô thường dễ tháo lắp hơn và ít bị hỏng ren khi thao tác nhiều.
- Vật liệu bu lông và chi tiết được ghép: Các vật liệu mềm hơn có thể hưởng lợi từ ren mịn để tăng diện tích tiếp xúc, giảm ứng suất cục bộ.
- Chi phí và tính sẵn có: Ren thô thường là tiêu chuẩn và dễ tìm hơn, trong khi ren mịn hoặc ren đặc biệt có thể có giá thành cao hơn và khó tìm hơn.
Ví dụ thực tế về lựa chọn bu lông theo bước ren
Để dễ hình dung, hãy xem xét một số tình huống cụ thể:
Ứng Dụng | Loại Bước Ren Ưu Tiên | Lý Do | Ví Dụ Bu Lông |
Lắp đặt kết cấu thép thông thường, giàn giáo | Ren Thô (Coarse Thread) | Lắp ráp nhanh, dễ dàng, không yêu cầu độ chính xác cao, ít bị kẹt ren. | Bu lông M12x1.75 (ren tiêu chuẩn) |
Động cơ ô tô, máy móc rung động cao | Ren Mịn (Fine Thread) | Khả năng chống tự tháo tốt, chịu tải động cao, độ bền liên kết. | Bu lông lục giác chìm 12.9 M8x1.0 |
Thiết bị điện tử, chi tiết máy chính xác | Ren Mịn/Siêu Mịn | Điều chỉnh tinh vi, không gian hẹp, độ chính xác lắp ráp. | Bu lông lục giác chìm inox M3x0.35/0.5 |
Ngành thực phẩm, hóa chất (chống ăn mòn) | Ren Mịn (khi cần chống rung) | Chống ăn mòn của bu lông inox 201/bu lông inox 304, kết hợp chống rung hiệu quả. | Bu lông inox 304 M10x1.25 |
Việc hiểu rõ bảng trên sẽ giúp quý vị đưa ra quyết định mua sắm hoặc thiết kế phù hợp, tối ưu hóa hiệu suất và tuổi thọ cho các hệ thống máy móc, thiết bị.
TỔNG KHO BU LÔNG INOX ỐC VÍT – Đối Tác Tin Cậy Cung Cấp Bu Lông Chất Lượng
Tại TỔNG KHO BU LÔNG INOX ỐC VÍT (GVC Việt Nam), chúng tôi tự hào là nhà cung cấp hàng đầu các loại bu lông, ốc vít chất lượng cao, đáp ứng mọi nhu cầu khắt khe nhất của thị trường. Với sự đa dạng về chủng loại, vật liệu và đặc biệt là các thông số bước ren chính xác, chúng tôi cam kết mang đến những sản phẩm tốt nhất cho quý khách hàng.
Chúng tôi cung cấp đầy đủ các loại bu lông inox 201, bu lông inox 304, bu lông lục giác chìm inox với nhiều đường kính và bước ren khác nhau, đảm bảo chống ăn mòn hiệu quả trong mọi môi trường. Đặc biệt, các loại bu lông lục giác chìm 12.9 với độ bền vượt trội và bước ren mịn chuẩn xác luôn sẵn sàng phục vụ các dự án yêu cầu cường độ cao.
Với đội ngũ nhân viên am hiểu kỹ thuật và kinh nghiệm, TỔNG KHO BU LÔNG INOX ỐC VÍT không chỉ cung cấp sản phẩm mà còn là đối tác tư vấn đáng tin cậy, giúp quý vị lựa chọn đúng loại bu lông, đúng bước ren cho từng ứng dụng cụ thể, tối ưu hóa hiệu quả và an toàn cho công trình.
Kết Luận: Nắm Vững Bước Ren – Nền Tảng Cho Mọi Liên Kết Bền Vững
Kiến thức về bước ren của bu lông là một phần không thể thiếu trong hành trang của bất kỳ kỹ sư cơ khí, nhân viên phòng mua hay chủ doanh nghiệp sản xuất nào. Việc hiểu rõ định nghĩa, các loại bước ren, cách đo và ảnh hưởng của chúng đến hiệu suất sẽ giúp quý vị đưa ra những quyết định chính xác, đảm bảo chất lượng và độ an toàn cho mọi mối ghép.
Hãy nhớ rằng, một mối ghép không chỉ đơn thuần là việc vặn chặt hai chi tiết lại với nhau. Đó là sự kết hợp hài hòa giữa vật liệu, đường kính và đặc biệt là bước ren để tạo ra một liên kết vững chắc, bền bỉ theo thời gian. TỔNG KHO BU LÔNG INOX ỐC VÍT luôn sẵn sàng đồng hành cùng quý vị trong việc lựa chọn và cung cấp các sản phẩm bu lông chất lượng cao, đáp ứng mọi yêu cầu kỹ thuật.
-----------------------------------------------------------------------------------------------
