Kích Thước Đầu Bu Lông DIN 933: Tiêu Chuẩn Gốc Và Hàng Sản Xuất Châu Á Khác Nhau Thế Nào?

Bạn đã bao giờ gặp tình huống mua bu lông DIN 933 về lắp nhưng cờ lê không vừa — dù nhìn bằng mắt thường bu lông trông hoàn toàn bình thường? Hoặc đặt hàng bu lông M12 nhưng phải dùng cờ lê 19mm thay vì 18mm như trong sách kỹ thuật?

Đây là vấn đề rất phổ biến trong ngành cơ khí Việt Nam — và phần lớn kỹ sư, kỹ thuật viên không biết nguyên nhân tại sao. Bài viết này sẽ giải thích rõ sự khác biệt giữa tiêu chuẩn DIN 933 gốc của Đức và hàng sản xuất theo tiêu chuẩn châu Á đang lưu hành phổ biến tại thị trường Việt Nam.

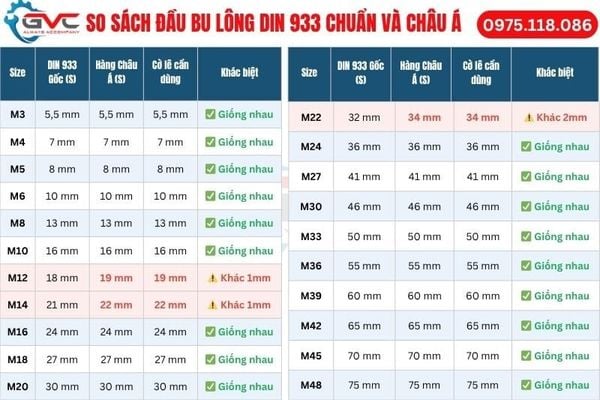

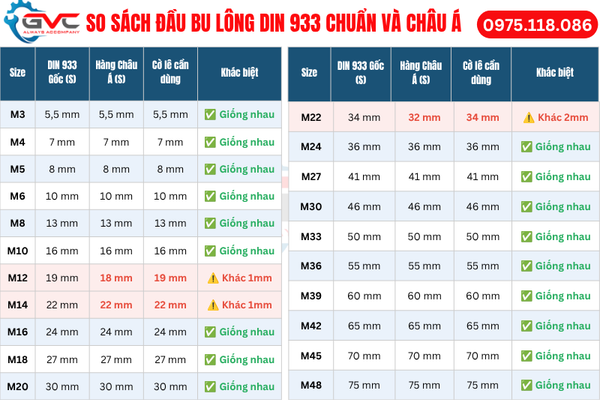

⚠️ Lưu ý quan trọng: Bảng trên dựa trên thực tế thị trường Việt Nam — các size có dấu ⚠️
là những size hay gây nhầm lẫn nhất khi chọn cờ lê.
Khuyến nghị đo trực tiếp bằng thước kẹp trên sản phẩm thật trước khi mua số lượng lớn.
Bạn có thể đến kho GVC Vietnam tại Hà Đông để kiểm tra trực tiếp miễn phí.

Tiêu Chuẩn DIN 933 Gốc Là Gì?

DIN 933 là tiêu chuẩn bu lông lục giác ngoài ren suốt của Viện Tiêu Chuẩn Đức (Deutsches Institut für Normung) — được ban hành lần đầu vào năm 1934 và đã trải qua nhiều lần cập nhật. Đây là một trong những tiêu chuẩn bu lông phổ biến nhất thế giới.

Tiêu chuẩn DIN 933 gốc quy định chính xác kích thước đầu bu lông (chiều rộng mũ S) cho từng size như sau:

• M8 → S = 13mm
• M10 → S = 16mm
• M12 → S = 18mm
• M14 → S = 21mm
• M16 → S = 24mm
• M18 → S = 27mm
• M20 → S = 30mm
• M22 → S = 32mm
• M24 → S = 36mm

Hàng Sản Xuất Châu Á Khác Như Thế Nào?

Phần lớn bu lông lưu hành tại thị trường Việt Nam được sản xuất tại Trung Quốc, Đài Loan, Hàn Quốc — các nhà máy này thường sản xuất theo tiêu chuẩn JIS (Nhật Bản) hoặc tiêu chuẩn nội bộ riêng, dẫn đến kích thước đầu bu lông lớn hơn DIN gốc từ 1-2mm ở một số size.

Sự khác biệt phổ biến nhất tại thị trường Việt Nam:

• M12: DIN gốc S=18mm → Hàng châu Á thực tế S=19mm
• M14: DIN gốc S=21mm → Hàng châu Á thực tế S=22mm
• M22: DIN gốc S=32mm → Hàng châu Á thực tế S=34mm

⚠️ Lưu ý quan trọng: Thông số trên là dựa trên thực tế thị trường Việt Nam — không phải con số tuyệt đối. Mỗi nhà máy có thể có dung sai khác nhau. Cách chắc chắn nhất là đo trực tiếp bằng thước kẹp trên sản phẩm thật trước khi mua số lượng lớn.

Tại Sao Có Sự Khác Biệt Này?

Có 3 nguyên nhân chính dẫn đến sự khác biệt giữa DIN gốc và hàng châu Á:

• Tiêu chuẩn JIS khác DIN: Tiêu chuẩn JIS của Nhật Bản quy định một số kích thước đầu bu lông lớn hơn DIN — và vì Nhật Bản có ảnh hưởng lớn đến công nghiệp Đông Á, nhiều nhà máy châu Á sản xuất theo JIS hoặc kết hợp cả hai
• Lịch sử cập nhật tiêu chuẩn DIN: Tiêu chuẩn DIN đã được cập nhật nhiều lần — một số kích thước đầu bu lông đã thay đổi qua các phiên bản. Nhiều nhà máy vẫn sản xuất theo phiên bản DIN cũ hơn
• Tiêu chuẩn nội bộ nhà máy: Một số nhà máy tự đặt tiêu chuẩn sản xuất riêng — miễn sao bu lông đạt cường độ chịu lực theo cấp bền yêu cầu, kích thước đầu có thể linh hoạt trong phạm vi dung sai cho phép

Ảnh Hưởng Thực Tế Đến Công Việc Của Bạn

Sự khác biệt này ảnh hưởng trực tiếp đến công việc lắp ráp và bảo trì:

• Chọn cờ lê sai size: Nếu dùng cờ lê 18mm cho bu lông M12 hàng châu Á (S=19mm) → cờ lê không vừa, bị trượt khi xiết
• Không thay thế lẫn nhau được: Bu lông DIN gốc và hàng châu Á cùng size M12 nhưng đầu bu lông khác nhau → không thể dùng chung cờ lê
• Sai số trong thiết kế: Kỹ sư thiết kế theo DIN gốc nhưng mua hàng châu Á → không gian lắp đặt có thể không đủ cho đầu bu lông lớn hơn

💡 Giải pháp thực tế: Khi đặt hàng bu lông với số lượng lớn — hãy yêu cầu nhà cung cấp gửi mẫu thử trước và đo kiểm tra kích thước thực tế trước khi nhập kho. Đây là cách duy nhất đảm bảo bu lông phù hợp với thiết kế và dụng cụ lắp đặt của bạn.

Lưu Ý Khi Đặt Hàng Bu Lông Tại GVC Vietnam

GVC Vietnam nhập khẩu bu lông từ các nhà máy châu Á uy tín — sản phẩm có thể có kích thước đầu bu lông khác với tiêu chuẩn DIN gốc ở một số size. Để đảm bảo phù hợp với yêu cầu của bạn:

• ✅ Thông báo rõ yêu cầu kích thước đầu bu lông (S) khi đặt hàng nếu có yêu cầu đặc biệt
• ✅ Yêu cầu mẫu thử trước khi đặt số lượng lớn
• ✅ GVC Vietnam sẵn sàng cung cấp thông số thực tế của từng lô hàng theo yêu cầu
• ✅ Có thể đến kho xem và đo kiểm tra trực tiếp tại Hà Đông, Hà Nội
