Trong thế giới cơ khí và công nghiệp, các giải pháp kết nối bền vững luôn đóng vai trò then chốt để đảm bảo sự ổn định và an toàn cho mọi cấu trúc. Trong số đó, đai ốc hàn (hay còn gọi là ốc hàn, ecu hàn) nổi lên như một phương pháp gắn kết vượt trội, được tin dùng rộng rãi nhờ khả năng tạo ra mối nối vĩnh cửu, chắc chắn và có tính thẩm mỹ cao. Không chỉ đơn thuần là một chi tiết nhỏ, đai ốc hàn là biểu tượng của sự chắc chắn, độ bền và hiệu quả trong nhiều ứng dụng phức tạp.

Bài viết này của chúng tôi sẽ cung cấp một cái nhìn toàn diện về đai ốc hàn, từ khái niệm cơ bản, cấu tạo đặc trưng, các loại phổ biến, đến những ưu điểm vượt trội và ứng dụng thực tiễn trong các ngành công nghiệp. Chúng tôi cũng sẽ đi sâu vào các tiêu chuẩn kỹ thuật, vật liệu chế tạo, và hướng dẫn cách lựa chọn, lắp đặt đai ốc hàn để bạn có thể đưa ra quyết định tối ưu nhất cho nhu cầu của mình.

Đai Ốc Hàn Là Gì?

Đai ốc hàn, hay còn được biết đến với tên gọi ốc hàn hoặc ecu hàn, là một loại đai ốc đặc biệt được thiết kế để hàn trực tiếp lên một chi tiết kim loại khác. Khác với các loại đai ốc thông thường được sử dụng cùng bu lông và siết chặt bằng lực cơ học, đai ốc hàn tạo ra một liên kết vĩnh cửu thông qua quá trình hàn nhiệt. Điều này giúp loại bỏ hoàn toàn khả năng lỏng lẻo do rung động hoặc lực tác động mạnh, mang lại độ bền vượt trội cho kết cấu.

Điểm khác biệt chính của đai ốc hàn nằm ở cấu tạo đặc biệt với các mấu hoặc vấu nhỏ ở một mặt, được gọi là các điểm hàn hoặc chiếu hàn. Những điểm này sẽ nóng chảy và hợp nhất với bề mặt chi tiết khi có dòng điện chạy qua trong quá trình hàn, tạo thành một liên kết kim loại đồng nhất và vô cùng chắc chắn. Sự gắn kết này không chỉ đảm bảo độ bền cơ học cao mà còn giúp phân bổ đều tải trọng, tránh tình trạng tập trung ứng suất tại một điểm.

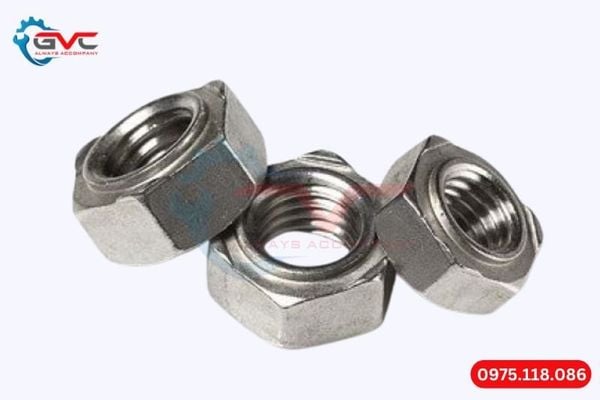

                                                Đai ốc hàn

Cấu Tạo Và Nguyên Lý Hoạt Động Của Đai Ốc Hàn

Mặc dù có nhiều loại đai ốc hàn khác nhau về hình dạng, nhưng chúng đều chia sẻ một cấu tạo cơ bản và nguyên lý hoạt động chung:

Cấu Tạo Chung

• Thân đai ốc: Phần thân của đai ốc hàn có hình dạng tương tự các loại đai ốc thông thường (vuông, tròn, lục giác) với lỗ ren bên trong. Kích thước và bước ren được tiêu chuẩn hóa để phù hợp với các loại bu lông tiêu chuẩn.
• Mấu hàn (Projection): Đây là đặc điểm nhận dạng quan trọng nhất của đai ốc hàn. Các mấu này thường có dạng hình trụ, hình nón hoặc hình tròn nhỏ, được đặt ở một mặt của đai ốc. Số lượng và vị trí của các mấu có thể khác nhau tùy thuộc vào thiết kế (ví dụ: 3 hoặc 4 mấu). Chức năng chính của chúng là tập trung dòng điện và nhiệt tại các điểm cụ thể trong quá trình hàn, đảm bảo sự nóng chảy cục bộ và tạo ra mối hàn chắc chắn.
• Vành (Flange) hoặc Không vành: Một số loại đai ốc hàn có thêm phần vành (flange) ở chân, giúp tăng diện tích tiếp xúc và phân bổ lực tốt hơn khi hàn, đồng thời cải thiện khả năng chống xoắn. Các loại không vành thường được sử dụng khi không gian hạn chế hoặc yêu cầu thẩm mỹ cao.

Nguyên Lý Hàn

Quá trình hàn đai ốc hàn thường sử dụng phương pháp hàn chiếu (Projection Welding) hoặc hàn điểm (Spot Welding). Nguyên lý cơ bản là dùng dòng điện cường độ cao đi qua các mấu hàn, tạo ra nhiệt lượng lớn do điện trở tiếp xúc giữa các mấu và bề mặt chi tiết cần hàn. Nhiệt lượng này làm nóng chảy cục bộ vật liệu tại các điểm mấu, sau đó dưới áp lực của điện cực, hai chi tiết được ép chặt vào nhau và hợp nhất thành một khối. Khi nguội đi, một mối hàn vĩnh cửu được hình thành, không thể tháo rời bằng các phương pháp thông thường.

Phân Loại Đai Ốc Hàn Phổ Biến

Để đáp ứng đa dạng các yêu cầu kỹ thuật và ứng dụng, đai ốc hàn được sản xuất với nhiều loại hình dạng và cấu trúc khác nhau. Dưới đây là những phân loại phổ biến nhất:

Đai Ốc Hàn Vuông (Square Weld Nuts)

Đây là loại đai ốc hàn có thân hình vuông, thường có bốn mấu hàn nằm ở bốn góc hoặc ở các vị trí đối xứng. Đai ốc hàn vuông được ưa chuộng nhờ khả năng chống xoắn tốt và dễ dàng định vị trên bề mặt phẳng. Chúng thường được sử dụng trong các ứng dụng yêu cầu độ bền cao và ổn định, đặc biệt là trong ngành ô tô và chế tạo máy móc.

Đai Ốc Hàn Tròn (Round Weld Nuts)

Đai ốc hàn tròn có thân hình trụ tròn, thường được thiết kế với ba hoặc bốn mấu hàn xung quanh. Loại này thường được sử dụng khi cần tiết kiệm không gian hoặc khi bề mặt cần hàn có hình dạng cong. Đai ốc hàn tròn cung cấp khả năng chịu lực đồng đều và thường được tìm thấy trong các thiết bị gia dụng, đồ điện tử và một số chi tiết xe máy.

Đai Ốc Hàn Lục Giác (Hexagon Weld Nuts)

Với hình dạng thân lục giác quen thuộc, đai ốc hàn lục giác kết hợp ưu điểm của đai ốc lục giác tiêu chuẩn với khả năng hàn. Chúng thường có các mấu hàn ở một mặt và có thể có thêm vành hoặc không. Loại này được sử dụng rộng rãi nhờ sự linh hoạt và khả năng tương thích với nhiều loại bu lông và công cụ siết.

Đai Ốc Hàn Có Vành (Flange Weld Nuts)

Đặc trưng bởi phần vành mở rộng ở chân đai ốc, loại này giúp tăng cường diện tích tiếp xúc với bề mặt hàn, từ đó cải thiện độ bền kéo và khả năng chống xoắn. Vành cũng giúp phân bổ lực tốt hơn trên bề mặt vật liệu, giảm nguy cơ biến dạng. Đai ốc hàn có vành lý tưởng cho các ứng dụng chịu tải trọng cao hoặc trong môi trường có rung động mạnh.

Đai Ốc Hàn Không Vành

Ngược lại với loại có vành, đai ốc hàn không vành có kích thước nhỏ gọn hơn, phù hợp cho những nơi có không gian hạn chế hoặc yêu cầu tính thẩm mỹ cao, khi mà mối hàn cần phải nằm phẳng và không gây cản trở. Chúng vẫn đảm bảo độ chắc chắn cần thiết nhờ vào các mấu hàn được thiết kế tối ưu.

Phân Loại Theo Vật Liệu

Ngoài ra, đai ốc hàn còn được phân loại theo vật liệu chế tạo, chủ yếu là thép cacbon (thường được mạ kẽm hoặc phosphat để chống gỉ) và inox (thép không gỉ). Vật liệu inox (ví dụ: inox 304, inox 316) mang lại khả năng chống ăn mòn vượt trội, phù hợp cho các môi trường khắc nghiệt như hóa chất, nước biển, hoặc nơi có độ ẩm cao.

Ưu Điểm Vượt Trội Của Đai Ốc Hàn

Việc lựa chọn đai ốc hàn mang lại nhiều lợi ích đáng kể so với các phương pháp gắn kết khác:

• Độ bền và khả năng chịu lực cực cao: Mối hàn tạo ra một liên kết kim loại đồng nhất, loại bỏ các điểm yếu có thể xuất hiện trong mối nối cơ học. Điều này giúp đai ốc hàn chịu được tải trọng kéo, cắt và xoắn lớn mà không lo bị lỏng hay biến dạng. Chúng đặc biệt hiệu quả trong các ứng dụng chịu rung động và sốc.
• Tăng cường tính thẩm mỹ và tiết kiệm không gian: Khi được hàn đúng cách, đai ốc hàn có thể nằm phẳng hoặc gần như phẳng với bề mặt chi tiết, tạo ra một mối nối sạch sẽ, gọn gàng và thẩm mỹ. Điều này giúp tiết kiệm không gian lắp đặt, đặc biệt quan trọng trong các thiết bị điện tử hoặc nội thất yêu cầu bề mặt nhẵn.
• Hiệu quả trong sản xuất và lắp ráp: Quá trình hàn có thể được tự động hóa, giúp tăng tốc độ sản xuất và giảm chi phí nhân công. Việc định vị đai ốc hàn cũng thường dễ dàng hơn, giảm thiểu sai sót trong lắp ráp so với việc phải giữ và siết đai ốc thông thường.
• Khả năng chống lỏng: Do là một liên kết vĩnh cửu, đai ốc hàn hoàn toàn không bị lỏng lẻo do rung động hoặc dao động nhiệt, điều mà đai ốc thường có thể gặp phải theo thời gian.
• Đa dạng ứng dụng: Từ các ngành công nghiệp nặng đến sản phẩm tiêu dùng, đai ốc hàn chứng tỏ tính linh hoạt vượt trội.

                                                                     Ecu hàn

Ứng Dụng Rộng Rãi Của Đai Ốc Hàn Trong Các Ngành Công Nghiệp

Nhờ những ưu điểm nổi bật, đai ốc hàn đã trở thành một thành phần không thể thiếu trong nhiều lĩnh vực công nghiệp khác nhau:

Tiêu Chuẩn Kỹ Thuật Và Vật Liệu Chế Tạo Đai Ốc Hàn

Để đảm bảo chất lượng và khả năng tương thích, đai ốc hàn được sản xuất theo các tiêu chuẩn quốc tế nghiêm ngặt về kích thước, vật liệu và dung sai. Việc hiểu rõ các tiêu chuẩn này là rất quan trọng khi lựa chọn sản phẩm.

Các Tiêu Chuẩn Phổ Biến

• DIN 929: Đây là tiêu chuẩn phổ biến nhất cho đai ốc hàn lục giác với các mấu hàn. Tiêu chuẩn này quy định chi tiết về kích thước, dung sai và yêu cầu vật liệu.
• DIN 928: Tiêu chuẩn này áp dụng cho đai ốc hàn vuông với các mấu hàn. Tương tự DIN 929, nó cũng bao gồm các quy định cụ thể về hình dạng và tính chất cơ học.
• ISO: Nhiều đai ốc hàn cũng tuân thủ các tiêu chuẩn của Tổ chức Tiêu chuẩn hóa Quốc tế (ISO), đảm bảo tính đồng bộ trên toàn cầu.
• JIS (Tiêu chuẩn Công nghiệp Nhật Bản): Một số sản phẩm có thể tuân theo tiêu chuẩn JIS, đặc biệt là trong các ngành công nghiệp có liên quan đến Nhật Bản.

Vật Liệu Chế Tạo

Lựa chọn vật liệu phù hợp là yếu tố then chốt quyết định hiệu suất và tuổi thọ của đai ốc hàn. Các vật liệu chính bao gồm:

• Thép Carbon (Carbon Steel): Là vật liệu phổ biến nhất cho đai ốc hàn. Thép carbon thường được xử lý bề mặt bằng cách mạ kẽm điện phân (xi trắng), mạ kẽm nhúng nóng hoặc phủ phosphat để tăng cường khả năng chống ăn mòn và gỉ sét. Chúng có độ bền kéo và độ cứng tốt, phù hợp cho nhiều ứng dụng công nghiệp thông thường.
• Thép Không Gỉ (Inox): Đối với các ứng dụng yêu cầu khả năng chống ăn mòn vượt trội, đai ốc hàn inox là lựa chọn lý tưởng. Các mác inox phổ biến bao gồm:
  • Inox 201: Có độ cứng cao, giá thành phải chăng, phù hợp môi trường ít ăn mòn.
  • Inox 304: Khả năng chống ăn mòn tốt trong nhiều môi trường, bao gồm hóa chất nhẹ và nước. Là lựa chọn cân bằng giữa giá thành và hiệu suất.
  • Inox 316: Chống ăn mòn tuyệt vời, đặc biệt trong môi trường muối, axit và nhiệt độ cao. Được sử dụng trong ngành hàng hải, hóa chất, y tế.

Việc lựa chọn vật liệu cần dựa trên môi trường hoạt động, yêu cầu về độ bền cơ học và ngân sách dự kiến.

Hướng Dẫn Lựa Chọn Đai Ốc Hàn Phù Hợp

Để đảm bảo hiệu quả và an toàn cho công trình của bạn, việc lựa chọn đúng loại đai ốc hàn là vô cùng quan trọng. Dưới đây là các yếu tố cần xem xét:

• Xác định mục đích sử dụng và môi trường làm việc:
  • Cần lắp ghép trên bề mặt phẳng hay cong? Nếu không gian hạn chế, đai ốc hàn không vành hoặc loại tròn có thể phù hợp hơn.
  • Sản phẩm có phải chịu tải trọng cao, rung động mạnh không? Nếu có, đai ốc hàn có vành hoặc loại vuông sẽ cung cấp độ bền tốt hơn.
  • Môi trường có độ ẩm cao, hóa chất, hay nước biển không? Đai ốc hàn inox (đặc biệt là inox 304 hoặc 316) là lựa chọn tối ưu để chống ăn mòn. Trong môi trường thông thường, thép carbon mạ kẽm là đủ.
• Kiểm tra vật liệu và tiêu chuẩn:
  • Đảm bảo vật liệu của đai ốc hàn tương thích với vật liệu của chi tiết cần hàn để tạo mối hàn vững chắc.
  • Chọn đai ốc hàn tuân thủ các tiêu chuẩn quốc tế như DIN 929, DIN 928, ISO để đảm bảo chất lượng và khả năng tương thích.
• Kích thước và bước ren:
  • Kích thước đai ốc (ví dụ: M3, M4, M5, M6...) phải phù hợp với kích thước của bu lông sẽ được sử dụng.
  • Bước ren phải chính xác để đảm bảo bu lông có thể vặn vào dễ dàng và chắc chắn.
• Thương hiệu và nhà cung cấp uy tín:
  • Chọn mua sản phẩm từ các nhà cung cấp có uy tín, có kinh nghiệm trong ngành bu lông ốc vít và vật tư kim khí.
  • Kiểm tra các chứng chỉ chất lượng (nếu có) để đảm bảo sản phẩm đạt tiêu chuẩn kỹ thuật. Một nhà cung cấp uy tín sẽ cung cấp đầy đủ thông tin kỹ thuật và tư vấn chuyên nghiệp.

Quy Trình Lắp Đặt Đai Ốc Hàn Cơ Bản

Mặc dù việc hàn cần được thực hiện bởi thợ có kinh nghiệm, việc nắm rõ quy trình cơ bản giúp bạn hiểu rõ hơn về tính chất và yêu cầu của phương pháp này:

• Chuẩn bị bề mặt: Bề mặt chi tiết cần hàn phải sạch sẽ, không có dầu mỡ, gỉ sét hoặc bụi bẩn để đảm bảo mối hàn tốt nhất.
• Định vị đai ốc: Đặt đai ốc hàn vào đúng vị trí cần thiết trên chi tiết kim loại. Sử dụng đồ gá hoặc kẹp để giữ cố định đai ốc trong suốt quá trình hàn.
• Thực hiện hàn: Sử dụng máy hàn chiếu (projection welding machine) hoặc máy hàn điểm (spot welding machine) với các điện cực phù hợp. Dòng điện và áp lực hàn phải được điều chỉnh chính xác theo loại vật liệu và độ dày của chi tiết. Các mấu hàn sẽ nóng chảy và hợp nhất với bề mặt chi tiết.
• Kiểm tra mối hàn: Sau khi hàn, kiểm tra mối hàn để đảm bảo không có vết nứt, rỗ khí hoặc các khuyết tật khác. Thực hiện kiểm tra độ bền kéo (pull-out test) hoặc kiểm tra mô-men xoắn (torque test) nếu cần để đánh giá chất lượng mối hàn.

Lưu ý quan trọng: Quy trình hàn cần được thực hiện bởi thợ hàn có tay nghề và kinh nghiệm để đảm bảo an toàn lao động và chất lượng mối hàn.

Bảo Quản Đai Ốc Hàn Đúng Cách

Để duy trì chất lượng và kéo dài tuổi thọ của đai ốc hàn trước khi sử dụng, việc bảo quản đúng cách là cần thiết:

• Bảo quản nơi khô ráo: Tránh để đai ốc hàn ở nơi ẩm ướt hoặc tiếp xúc trực tiếp với nước, đặc biệt là các loại bằng thép carbon chưa được mạ kẽm.
• Tránh bụi bẩn và hóa chất: Giữ sản phẩm trong bao bì gốc hoặc hộp kín để tránh bụi bẩn, dầu mỡ hay các hóa chất có thể ăn mòn bề mặt.
• Kiểm tra định kỳ: Trước khi sử dụng, luôn kiểm tra xem đai ốc hàn có bị gỉ sét, biến dạng hay hư hỏng gì không để đảm bảo chất lượng mối hàn.

Kết Luận

Với khả năng tạo ra các mối nối vĩnh cửu, độ bền vượt trội và tính thẩm mỹ cao, đai ốc hàn đã khẳng định vị thế là một giải pháp kết nối không thể thiếu trong nhiều ngành công nghiệp hiện đại. Từ các chi tiết quan trọng trong ngành ô tô, máy móc công nghiệp, đến các sản phẩm gia dụng hàng ngày, ốc hàn luôn đảm bảo sự chắc chắn và độ tin cậy. Việc hiểu rõ về cấu tạo, phân loại, ưu điểm và cách lựa chọn, lắp đặt đai ốc hàn sẽ giúp bạn tối ưu hóa thiết kế và quy trình sản xuất, đồng thời nâng cao chất lượng và tuổi thọ cho các sản phẩm của mình.

Để đảm bảo có được những sản phẩm đai ốc hàn chất lượng cao, đạt chuẩn quốc tế và phù hợp nhất với yêu cầu kỹ thuật, hãy luôn tìm đến các nhà cung cấp uy tín và có kinh nghiệm trong lĩnh vực bu lông inox, ốc vít inox và vật tư kim khí. Sự lựa chọn đúng đắn không chỉ tiết kiệm chi phí mà còn đảm bảo an toàn và hiệu suất hoạt động lâu dài cho mọi công trình.

-------------------------------------------------------------------------
